閥門電動裝置即電動執行器技術指導篇
來源:www.jun-ying.com作者:上海凱利科閥門有限公司更新時間:2023-03-17 09:03:30

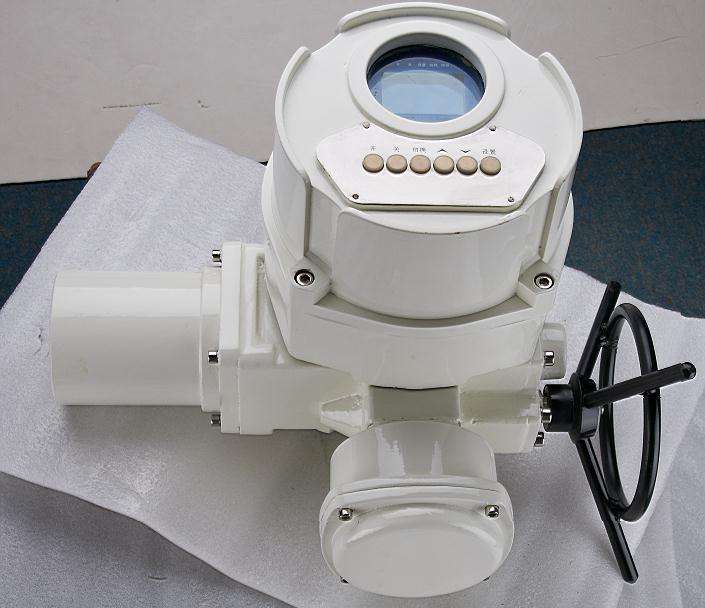

閥門電動安裝(electric actuator)用電力驅動啟閉或調理閥門的安裝。

閥門電動安裝是完成閥門程控、自控和遙控不可短少的驅動設備,其運動過程可由行程、轉矩或軸向推力的大小來控制。閥門電動安裝的工作特性和應用率取決于閥門的品種、安裝工作標準及閥門在管線或設備上的位置。

電動安裝普通由下列局部組成

  • 專用電動機,特性是過載才能強﹑起動轉矩大﹑轉動慣量小,短時﹑斷續工作
  • 減速機構,用以減低電動機的輸出轉速
  • 行程控制機構,用以調理和精確控制閥門的啟閉位置
  • 轉矩限制機構,用以調理轉矩(或推力)并使之不超越預定值
  • 手動﹑電動切換機構,停止手動或電動操作的聯鎖機構
  • 開度指示器,用以顯現閥門在啟閉過程中所處的位置

依據閥門類型選擇電動執行器

角行程電動執行器(轉角 < 360 度)――適用于蝶閥、球閥、旋塞閥等。

電動執行器輸出軸的轉動小于一周,即小于 360 度,通常為 90 度就完成閥門的啟閉過程控制。此類電動執行器依據裝置接口方式的不同又分為直連式、底座曲柄式兩種。

  • 直連式:是指電動執行器輸出軸與閥桿直連裝置的方式
  • 底座曲柄式:是指輸出軸經過曲柄與閥桿銜接的方式

多回轉電動執行器(轉角 > 360 度)――適用于閘閥、截止閥等。

電動執行器輸出軸的轉動大于一周,即大于 360 度,普通需多圈才干完成閥門的啟閉過程控制。

直行程(直線運動)――適用于單座調理閥、雙座調理閥等。

電動執行器輸出軸的運動為直線運動式,不是轉動方式。

依據消費工藝控制請求肯定電動執行器的控制形式

電動執行器的控制形式
開關型
(開環控制)
開關型電動執行器普通完成對閥門的開或關控制,閥門要么處于全開位置,要么處于全關位置,此類閥門不需對介質流量停止準確控制。特別值得一提的是開關型電動執行器因構造方式的不同還可分為分體構造和一體化構造。選型時必需對此做出闡明,不然經常會發作在現場裝置時與控制系統抵觸等不匹配現像
一、分體構造(通常稱為普通型):控制單元與電動執行器別離,電動執行器不能單獨完成對閥門的控制,必需外加控制單元才干完成控制,普通外部采用控制器或控制柜方式停止配套。此構造的缺陷是不便于系統整體裝置,增加接線及裝置費用,且容易呈現毛病,當毛病發作時不便于診斷和維修,性價比不理想
二、一體化構造(通常稱為整體型):控制單元與電動執行器封裝成一體,無需外配控制單元即可理想就地操作,遠程只需輸出相關控制信息就可對其停止操作。此構造的優點是便當系統整體裝置,減少接線及裝置費用,容易診斷并掃除毛病。但傳統的一體化構造產品也有很多不完善的中央,所以產生了智能電動執行器
調理型
(閉環控制)
調理型電動執行器不只具有開關型一體化構造的功用,還能對閥門停止準確控制,調理介質流量
一、控制信號類型(電流、電壓)。調理型電動執行器控制信號普通有電流信號(4~20mA、0~10mA)或電壓信號(0~5V、1~5V),選型時需明白其控制信號類型及參數
二、工作方式(電開型、電關型)。調理型電動執行器工作方式普通為電開型(以4~20mA 的控制為例,電開型是指 4mA 信號對應的是閥關,20mA 對應的是閥開),另一種為電關型(以 4~20mA 的控制為例,電開型是指 4mA 信號對應的是閥開,20mA 對應的是閥關)
三、失信號維護。失信號維護是指因線路等毛病形成控制信號喪失時,電動執行器將控制閥門啟閉到設定的維護值,常見的維護值為全開、全關、堅持原位三種狀況

依據運用環境和防爆等級分類的電動安裝

依據運用環境和防爆等級請求,閥門的電動安裝可分為普通型、戶外型、隔爆型、戶外隔爆型等

依據閥門所需的扭力肯定電動執行器的輸出扭力

閥門啟閉所需的扭力決議著電動執行器選擇多大的輸出扭力,普通由運用者提出或閥門廠家自行選配,做為執行器廠家只對執行器的輸出扭力擔任,閥門正常啟閉所需的扭力由閥門口徑大小、工作壓力等要素決議,但因閥門廠家加工精度、裝配工藝有所區別,所以不同廠家消費的同規格閥門所需扭力也有所區別,即便是同個閥門廠家消費的同規格閥門扭力也有所差異,中選型時執行器的扭力選擇太小就會形成無法正常啟閉閥門,因而電動執行器必需選擇一個合理的扭力范圍。

正確選擇閥門電動安裝的根據

操作力矩:

操作力矩是選擇閥門電動安裝的最主要參數,電動安裝輸出力矩應為閥門操作最鼎力矩的 1.2~1.5 倍。

操作推力:

閥門電動安裝的主機構造有兩種:一種是不配置推力盤,直接輸出力矩;另一種是配置推力盤,輸出力矩經過推力盤中的閥桿螺母轉換為輸出推力。

輸出軸轉動圈數:

閥門電動安裝輸出軸轉動圈數的幾與閥門的公稱通徑、閥桿螺距、螺紋頭數有關,要按 M=H/ZS 計算(M 為電動安裝應滿足的總轉動圈數,H 為閥門開啟高度,S 為閥桿傳動螺紋螺距,Z 為閥桿螺紋頭數)。

閥桿直徑:

對多回轉類明桿閥門,假如電動安裝允許經過的最大閥桿直徑不能經過所配閥門的閥桿,便不能組裝成電動閥門。因而,電動安裝空心輸出軸的內徑必需大于明桿閥門的閥桿外徑。對局部回轉閥門以及多回轉閥門中的暗桿閥門,雖不用思索閥桿直徑的經過問題,但在選配時亦應充沛思索閥桿直徑與鍵槽的尺寸,使組裝后能正常工作。

輸出轉速:

閥門的啟閉速度若過快,易產生水擊現象。因而,應依據不同運用條件,選擇恰當?shù)膯㈤]速度。
