Z941H電動閘閥

您的位置:閥門 - 閘閥 - Z941H電動閘閥 更新時間:2024-09-20 02:09:29
Z941H電動閘閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:Z941H電動閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。適用于公稱壓力PN1.6~...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    Z941H電動閘閥Z941H電動閘閥

    Z941H電動閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。適用于公稱壓力PN1.6~16.0MPa,工作溫度≤-29℃~550℃的管路系統上,作為切斷或接通管路介質。

    產品名稱: 電動閘閥 產品型號: Z941H
    公稱通徑: DN50~DN1200 結構形式: 閘板式
    公稱壓力: 1.6Mpa~6.4Mpa 連接方式: 法蘭
    適用溫度: -20ºC~+150ºC~425ºC~550ºC 驅動方式: 手動、傘齒輪、電動、氣動、液動
    閥體材質: WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、油、蒸汽 生產廠家: 上海凱利科閥門有限公司

    產品說明

    Z941H電動閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。適用于公稱壓力PN1.6~16.0MPa,工作溫度≤-29℃~550℃的管路系統上,作為切斷或接通管路介質。適用介質為:水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有:手動、齒輪傳動、電動、氣動等。

    產品特點

    1、結構緊湊、設計合理、閥門剛性好、通道流暢,流量系數小
    2、密封面采用不銹鋼和硬質合金,使用壽命長
    3、采用柔性石墨填料、密封可靠,操作輕便靈活
    4、驅動方式為手動、氣動、電動、齒輪傳動
    5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

    應用規范

    設計與制造 GB/T12234
    連接端尺寸 結構長度 GB/T12221
    法蘭尺寸 JB79
    檢驗與試驗 JB/T9092
    材 料 碳鋼 GB/T12229
    不銹鋼 GB/T12230
    標 志 GB/T12220
    供 貨 JB/T7928

    產品特點

    1、選材考究,符合國內外相關標準,材料的全面質量高。
    2、符合國內外先進標準的要求,密封可靠、性能優良、造型美觀。
    3、密封副配對先進合理,閘板和閥座的密封面采用不同硬度的司太立(Stellite)鈷基硬質合金堆焊而成,密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
    4、閥桿經調質及表面氮化處理,有良好的抗腐蝕性、抗擦傷性和耐磨性。
    5、采用楔式彈性閘板結構,中大口徑設置推力軸承,磨擦力小,并配有撞擊手動,啟閉輕松自如。
    6、可采用各種配管法蘭標準及法蘭密封面形式,滿足各種工程需要及用戶要求。

    壓力試驗

    公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0
    強度試驗 2.4 3.8 6.0 9.6 15.0 24.0
    水密封試驗 1.8 2.8 4.4 7.0 11.0 18.0
    上密封試驗 1.8 2.8 4.4 7.04 11.0 18.0
    氣密封試驗 0.4-0.7

    主要零件材料及性能

    體蓋板 閥桿 密封面 墊片 填料 工作溫度℃ 適用介質
    WCB 2Cr13 13Cr
    STL
    本體材料
    尼龍
    增強柔性石墨
    1Cr13/柔性石墨
    OS軟鋼
    0Cr18Ni9Ti
    0Cr17Ni12Mo2Ti
    XD550F(T)
    PTFE
    柔性石墨
    增強柔性石墨
    SFB/260
    SFP/260
    PTFE
    ≤425 水、蒸汽、油品
    WC1 38GrMoA1
    25Cr2MoV
    ≤450
    WC6 ≤540
    WC9 ≤570
    ZGCr5Mo ≤540
    ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 -
    ZG1Cr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200

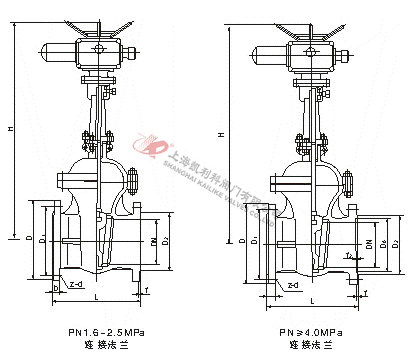

    外形結構圖

    主要外形規格尺寸

    公稱壓力 PN(MPa) 公稱通徑 DN(mm) 標準值 參考值 電裝型號
    L D D1 D2 D6 b f f1 Z-φd L1 H 質量
    1.6 50 250 160 125 100   16 3   4-φ18 590 678 90 DZWl0A
    65 265 180 145 120   18 3   4-φ18 590 693 96 DZWl5A
    80 280 195 160 135   20 3   8-φ18 590 755 108 DZW20A
    100 300 215 180 155   20 3   8-φ18 590 820 126 DZW20A
    150 350 280 240 210   24 3   8-φ23 590 994 199 DZW20A
    200 400 335 295 265   26 3   12-φ23 590 1138 254 DZW30A
    250 450 405 355 320   30 3   12-φ25 810 1409 310 DZW45A
    300 500 460 410 375   30 4   12-φ25 810 1588 391 DZW60
    350 550 520 470 435   34 4   16-φ25 830 1755 729 DZW90
    400 600 580 525 485   36 4   16-φ30 830 1902 992 DZWl20
    450 650 640 585 545   40 4   20-φ30 870 214l 1168 DZWl80
    500 700 705 650 608   44 4   20-φ34 870 2276 1222 DZW250
    600 800 840 770 718   48 5   20-φ41 870 2474 1376 DZW250
    2.5 50 250 160 125 100   20 3   4-φ18 590 678 95 DZWl0A
    65 265 180 145 120   22 3   4-φ18 590 693 99 DZWl5A
    80 280 195 160 135   22 3   8-φ18 590 755 113 DZW20A
    100 300 230 190 160   24 3   8-φ23 590 820 132 DZW20A
    150 350 300 250 218   30 3   8-φ25 590 934 206 DZW30A
    200 400 360 310 278   34 3   12-φ25 590 1138 257 DZW30A
    250 450 425 370 332   36 3   12-φ30 810 1409 317 DZW45A
    300 500 485 430 390   40 4   16-φ30 810 1588 412 DZW60A
    350 550 550 490 448   44 4   16-φ34 830 1750 750 DZW90
    400 600 610 550 505   48 4   16-φ34 830 1902 1042 DZWl20
    450 650 660 600 555   50 4   20-φ34 870 2141 1275 DZWl20
    500 700 730 660 610   52 4   20-φ41 870 2276 1420 DZWl80
    600 800 840 770 718   56 5   20-φ41 870 2474 1522 DZW250
    4.0 50 250 160 125 100 88 20 3 4 4-φ18 590 69l 95 DZWl0A
    65 280 180 145 120 110 22 3 4 8-φ18 590 711 102 DZWl5A
    80 310 195 160 135 12l 22 3 4 8-φ18 590 775 115 DZW20A
    100 350 230 190 160 150 24 3 4.5 8-φ23 590 871 163 DZW20A
    150 450 300 250 218 204 30 3 4.5 8-φ25 590 1028 219 DZW30A
    200 550 375 320 282 260 38 3 4.5 12-φ30 590 1325 373 DZW45A
    250 650 445 385 345 313 42 3 4.5 12-φ34 810 1400 480 DZW60A
    300 750 510 450 408 364 46 4 4.5 16-φ34 830 1653 686 DZW90
    350 850 570 510 465 422 ? 4 5 16-φ41 870 179l 1021 DZWl20
    400 950 655 585 535 474 58 4 5 20-φ4l 870 2092 1450 DZWl80
    500 1150 755 670 612 576 62 4 5 20-φ4l 1170 2465 2150 DZW250
    6.4 50 250 175 135 105 88 26 3 4 4-φ18 590 790 102 DZWl5A
    65 280 200 160 130 110 28 3 4 8-φ18 590 840 106 DZW20A
    80 310 210 170 140 12l 30 3 4 8-φ18 590 890 123 DZW20A
    100 350 250 200 168 150 32 3 4.5 8-φ23 590 1020 154 DZW30A
    150 450 340 280 240 204 38 3 4.5 8-φ25 590 1290 317 DZW30A
    200 550 405 345 300 260 44 3 4.5 12-φ30 590 1475 437 DZW45A
    250 650 470 400 352 313 48 3 4.5 12-φ34 810 1500 606 DZW60A
    300 750 530 460 412 364 54 4 4.5 16-φ34 830 1820 732 DZW90


    聲明:【Z941H電動閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的Z941H電動閘閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
