D73H手柄蝶閥

您的位置:閥門 - 蝶閥 - D73H手柄蝶閥 更新時間:2024-09-20 02:09:45

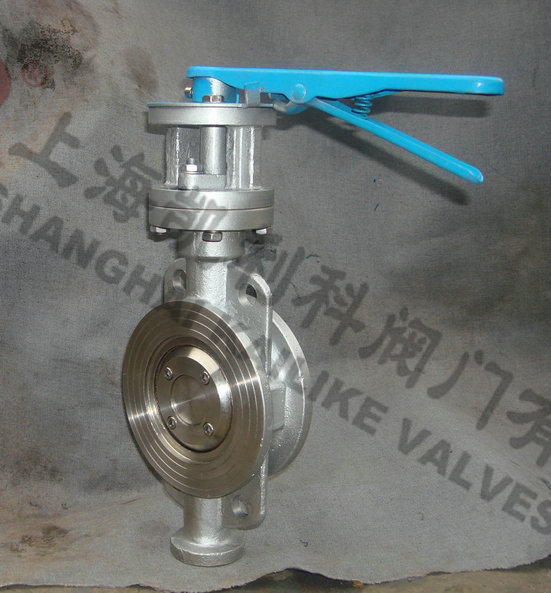

D73H手柄蝶閥
  • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
  • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
  • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
    導讀:D73H手柄蝶閥采用一個“U”型不銹鋼密封圈,該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°~10°瞬間...

  • 產品描述
  • 在線詢價
  • 技術咨詢
D73H手柄蝶閥D73H手柄蝶閥

D73H手柄蝶閥采用一個“U”型不銹鋼密封圈,該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上,是調節流量和截?cái)嗔黧w的最佳裝置。

產品名稱: 手柄蝶閥 產品型號: D73H
公稱通徑: DN50~DN1000 閥座密封: 合金、司太立、不銹鋼
公稱壓力: 1.0Mpa~4.0MPa 連接方式: 對夾
適用溫度: -20ºC~+150ºC~425ºC 驅動方式: 手動、蝸輪、電動、氣動
閥體材質: 鑄鋼、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
適用介質: 水、油、蒸汽、氣體、粉體、液體 生產廠家: 上海凱利科閥門有限公司

產品說明

D73H手柄蝶閥采用一個“U”型不銹鋼密封圈,該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上,是調節流量和截?cái)嗔黧w的最佳裝置。

產品特點

1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便;
2、本蝶閥采用不銹鋼“U”型密封圈,具有一定的彈性無論在高溫、低溫的情況下,它與蝶板均具有優良的密封性;
3、本蝶閥的三維偏心距,經過嚴格的計算,“U”型密封圈與蝶板幾乎無磨擦,使用壽命長,并具有越關越緊的功能;
4、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長;
5、本蝶閥結構獨特,“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響,密封性能可靠;
6、耐高溫、耐低溫、耐腐蝕性。

采用標準

設計標準 :GB/T12238-1989
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

技術參數

公稱通徑 DN(mm) 50~1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
適用介質 水、蒸氣、油品、酸類腐蝕性等。
適用溫度 碳鋼 :-29℃~600℃ 不銹鋼-40℃~600℃

主要零件材質

零件名稱 材料
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
密封圈 不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 柔性石墨

三偏心特點及原理

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時,蝶板與閥座在關閉時瞬間接觸,利用蝶板偏心1、偏心2迅速脫離閥座,降低了密封副的磨損,磨擦力矩小,開啟靈活。偏心錐面3,使閥門在開啟或關閉時蝶板能通過閥座內孔,實現接觸密封。另外,錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑,故蝶板在閥門關閉時將出現越關越緊,能夠?qū)崿F(xiàn)自鎖,防止蝶板過位。

外形結構圖

主要外形尺寸

公稱通徑DN  外形尺寸  連接尺寸
L H1 H PN0.6MPa PN1.0MPa PN1.6MPa PN2.5MPa
D1 z-d D1 z-d D1 z-d D1 z-d
50 43 112 350 110 4-14 125 4-18 125 4-18 125 4-18
65 46 115 370 130 4-14 145 4-18 145 4-18 145 8-18
80 49 120 380 150 4-14 160 8-18 160 8-18 160 8-18
100 56 138 420 170 4-18 180 8-18 180 8-18 190 8-22
125 64 164 460 200 8-18 210 8-18 210 8-18 220 8-26
150 70 175 555 225 8-18 240 8-22 240 8-22 250 8-26
200 71 208 605 280 8-18 295 8-22 295 12-22 310 12-26

聲明:【D73H手柄蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的D73H手柄蝶閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

?
