產品名稱：	直流式襯膠隔膜閥	產品型號：	G45J
公稱通徑：	DN32～DN250	結構形式：	直流式
公稱壓力：	0.6MPa～1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-29ºC～+180ºC	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

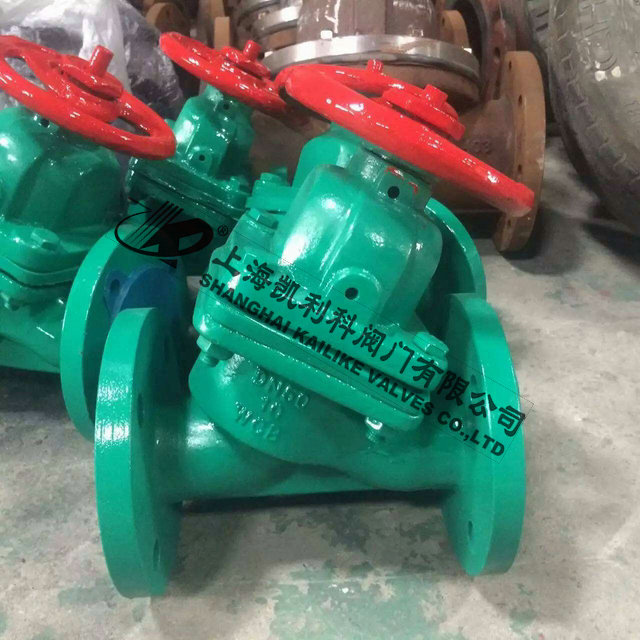

G45J直流式襯膠隔膜閥是一種特殊形式的截斷閥，啟閉件采用EPDM橡膠材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏，閥體流道采用全襯膠設計，避免閥體受工況介質腐蝕，增加了閥門使用壽命。襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體，內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。

結構特點

1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失?。?br /> 3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

型號編制

手動	G41J(堰式)	手動	G641J(往復式)
	G41F5(堰式)		G641F5(往復式)
	G45J(直流式)		G6B41F(常閉式)
	G45F5(直流式)		G6B41F5(常閉式)
電動	G9B41J(防爆式)	電動	G941J(普通型)
	G9B41F5(防爆式)		G941F5(普通型)

標準規范

遵循規范	STANDARD
設計與制造	GB12239
結構長度	GB1221/JB1688
法蘭尺寸	JB78/JB79(GB　HG　SH)
壓力試驗	GB/T13927
標簽	GB12220
供貨	GB/T12252

外形結構圖



主要外形尺寸

型號	公稱通徑DN(mm)	尺寸（㎜）
		L	D	D1	D0	Z-φd	H	H1	H2	H3	重量 (㎏)
G45J-10	32	180	135	100	120	4-φ18	-	-	-	-	7
	40	180	145	110	140	4-φ18	-	-	203	216	8.5
	50	210	160	125	140	4-φ18	-	-	213	229	14
	65	250	180	145	200	4-φ18	-	-	248	268	18
	80	300	195	160	200	4-φ18	-	-	281	305	30
	100	350	215	180	280	8-φ18	-	-	332	362	43
	125	400	245	210	320	8-φ18	-	-	-	-	67
	150	460	280	240	320	8-φ23	-	-	450	496	80
	200	570	335	295	400	8-φ23	-	-	594	654	150.2
	250	680	390	350	500	12-φ23	-	-	695	771	238




聲明：【G45J直流式襯膠隔膜閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的G45J直流式襯膠隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
