ZZWPE自力式電動溫度調節閥

您的位置:閥門 - 調節閥 - ZZWPE自力式電動溫度調節閥 更新時間:2024-09-20 02:09:05
ZZWPE自力式電動溫度調節閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:ZZWPE自力式電動溫度調節閥由單座調節閥、電動執行機構、溫度傳感器和溫度調節器等部件組成。主要用于對蒸汽、熱氣、導熱油及氣體等介...

    • 產品描述
    • 在線詢價
    • 技術咨詢

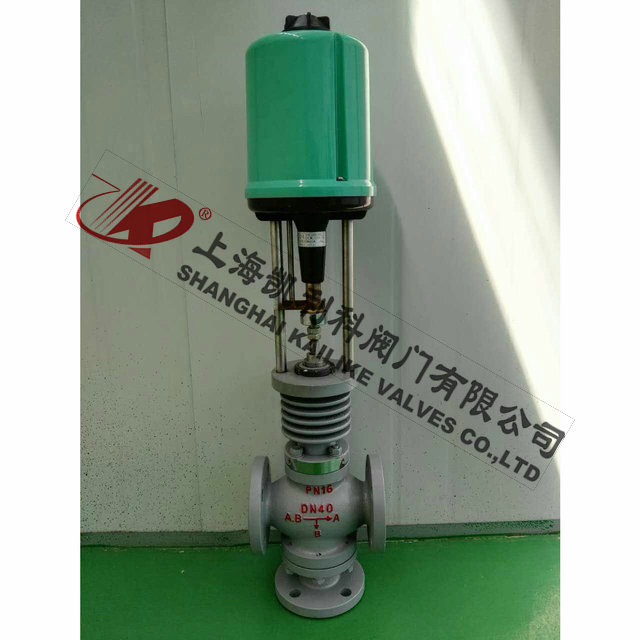

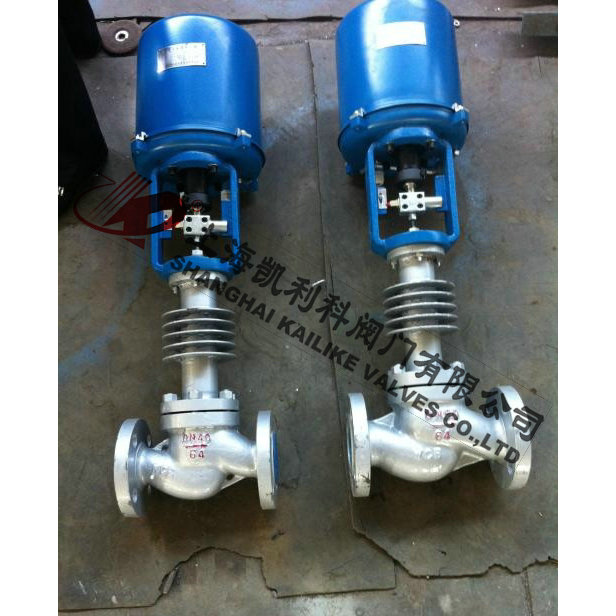

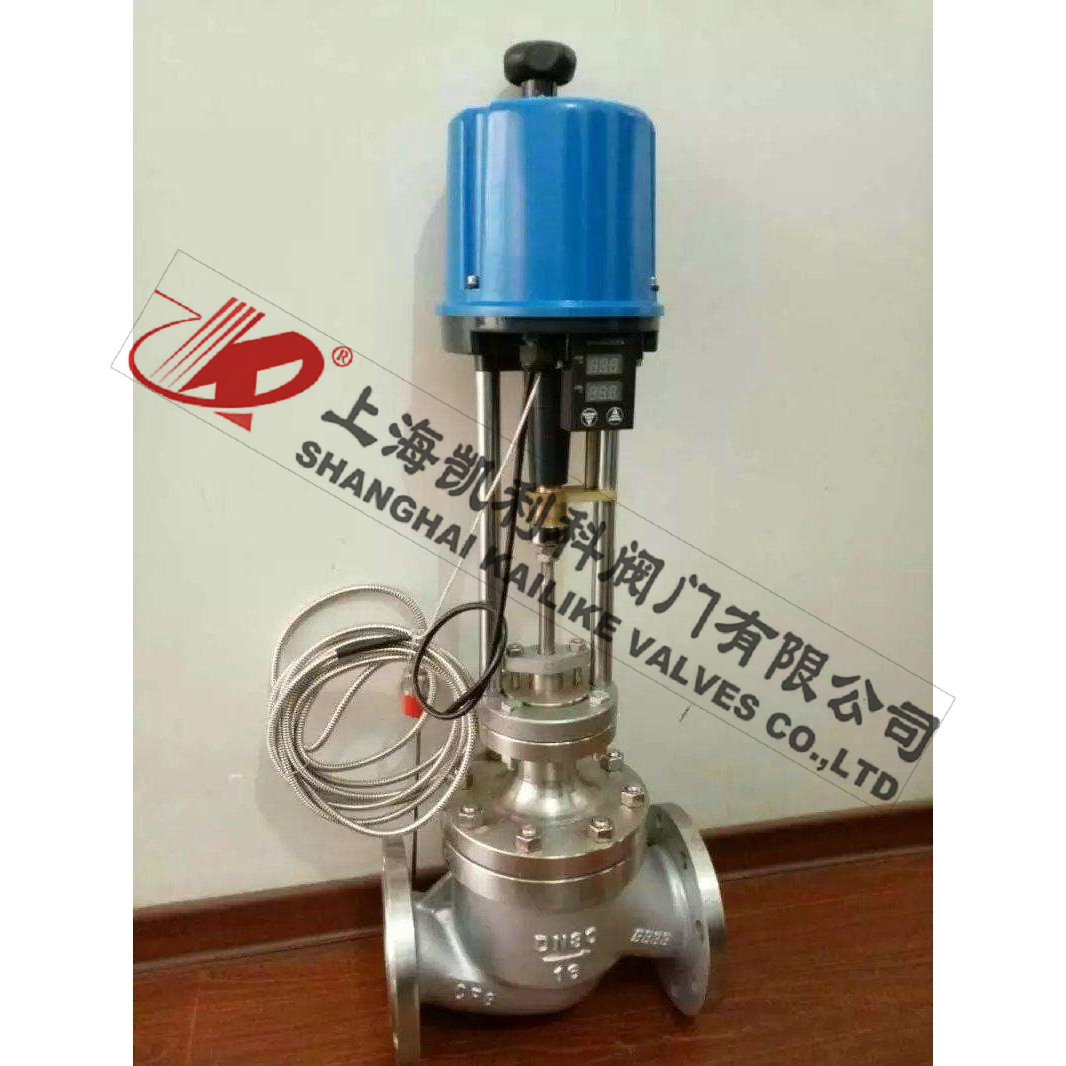

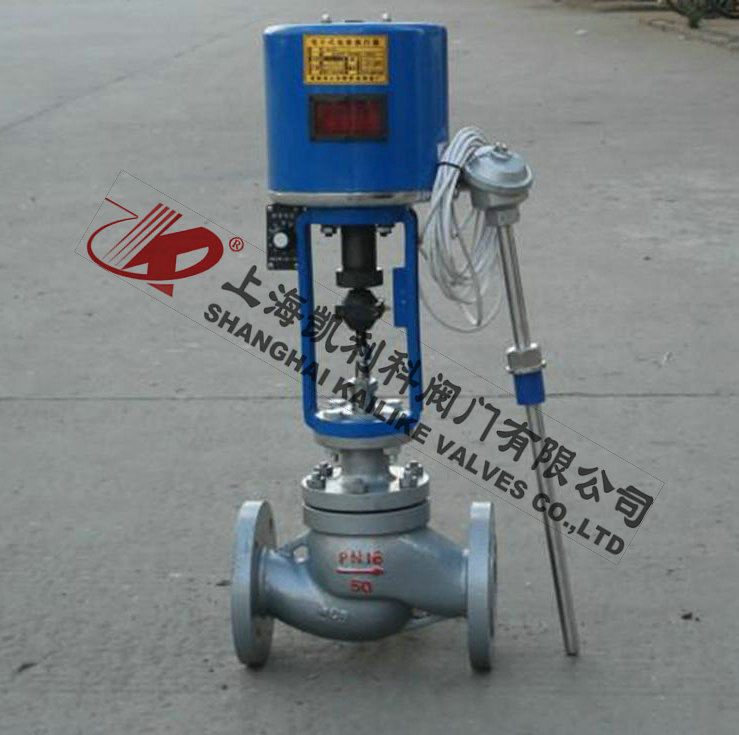

    ZZWPE自力式電動溫度調節閥ZZWPE自力式電動溫度調節閥

    ZZWPE自力式電動溫度調節閥由單座調節閥、電動執行機構、溫度傳感器和溫度調節器等部件組成。主要用于對蒸汽、熱氣、導熱油及氣體等介質的溫度實行自動調節和控制。結構簡單,操作方便,選用溫度范圍廣、響應時間快、密封性能可靠。因而自力式電控溫度調節閥廣泛應用于化工、食品、輕紡、賓館與飯店等部門的熱水供應。

    產品名稱: 自力式電動溫度調節閥 產品型號: ZZWPE
    公稱通徑: DN15~DN200 結構形式: 單座
    公稱壓力: 1.6MPa~6.4MPa 連接方式: 法蘭、螺紋、焊接
    適用溫度: -29ºC~+550ºC 驅動方式: 電動
    閥體材質: 灰鑄鐵、鑄鋼、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、蒸汽、油品、液體、氣體 生產廠家: 上海凱利科閥門有限公司

    產品說明

    ZZWPE自力式電動溫度調節閥由單座調節閥、電動執行機構、溫度傳感器和溫度調節器等部件組成。主要用于對蒸汽、熱氣、導熱油及氣體等介質的溫度實行自動調節和控制。結構簡單,操作方便,選用溫度范圍廣、響應時間快、密封性能可靠。因而自力式電控溫度調節閥廣泛應用于化工、食品、輕紡、賓館與飯店等部門的熱水供應。

    產品特點

    1、適用范圍廣泛,閥體結構有單座、或套筒兩種型式。
    2、有較寬的溫度設定范圍,控制精度高。
    3、有超溫過載保護措施,安全可靠。
    4、溫度設定方便,運行期間也可連續調節。

    工作原理

    由單座調節閥、電動執行機構、溫度傳感器和溫度調節器等部件組成,根據用戶需要,分別有加熱型與冷卻型兩種結構。加熱型調節閥的結構與原理,工作前主閥芯處于半開位置,傳感器處于自然狀態。接上電源,主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時,傳感器即產生相應線性信號輸入一體化執行機構,隨即驅動閥桿、閥芯產生位移,關閉主閥芯停止加熱。當溫度低于設定值時,傳感器即產生線性信號輸入一體化執行機構,驅使閥芯漸開,使介質按拋物線特性流入儲熱箱,進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制,從而達到控溫目的。
    備注:常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。

    閥體

    形 式 直通單座鑄造球型閥
    公稱通徑 25、32、40、50、65、80、100、1 25、150、200mm
    公稱壓力 PN16、40、64bar
    法蘭標準 JB/T79.1-94、79.2-94等
    材 料 鑄鋼( ZG230450)、不銹鋼(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
    上 閥 蓋 標準型:-17-230℃ 散熱型:230-450℃ 低溫型:-60--196℃ 波紋管密封型:-40-350℃
    閥蓋形式 螺栓壓緊式
    填 料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料

    閥內組件

    閥芯型式 單座柱塞型閥芯
    流量特性 等百分比特性和線性特性
    材 料 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

    執行機構

    型 式 381 LSA-08 381 LSA-20 381 LSB-30 381 LSB-50 381 LSC-65 381 LSC-99 381 LSC-160
    活塞直徑 381 LXA-08 381 LXA-20 381 LXB-30 381 LXB-50 381 LXC-65 381 LXC-99 381 LXC一160
    輸出力推(N) 800 2000 3000 5000 6500 10000 16000
    最大行程L(mm) 30 60 100
    工作速度( mm/s) 4.2 2.1 3.5 1.7 2.8 2.0 1.0
    主要技術參數 電源電壓:220W50Hz輸入信號:4-20mA或1-5V.DC輸出信號:4-20mA.DC
    防護等級:相當IP55 隔爆標志:Exd|| BT4 手操功能:手柄
    環境溫度:-25 +70℃ 環境濕度:≤95%

    性能

    流量特性 直線、等百分比、快開
    可調范圍 50:1 (CV<6.3 30:1)
    額定CV值 等百分比CV1.6~630 ,直線CV1.8~690
    允許泄漏量 硬密封:IV級(0.01% 閥額定容量) 軟密封:VI級(氣泡級)
    泄漏量標準:GB/T 4213
    性能指標   氣動 電動
    基本誤差% ±1.5 ±1.0
    回差% ≤1.5 ≤1.0
    死區% ≤0.6 ≤1.0
    始終點偏差% ±2.5 ±2.5
    額定行程偏差% ≤2.5 ≤2.5

    額定流量系數Kv、額定行程、允許壓差

    閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200
    額定流量系數Cv 等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630
    直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
    公稱通徑 行程 可選流量系數Cv(★標準型 ●推薦 ○定制)
    DN20 16mm
    DN25
    DN32 25 mm
    DN40
    DN50
    DN65 40mm
    DN80
    DN100
    DN125 60mm
    DN150
    DN200
    電動執行機構 金屬密封最大允許壓差(MPa)
    型號 推力(N)
    3810L-08 800 6.4 5.5 3.5 2.38
    3810L-20 2000 6.4 6.4 6.4 4.77 3.05 1.86 1.19 0.76
    3810L-30 3000           2.79 1.79 1.14
    3810L-50 5000           4.66 2.98 1.91 1.13 0.6 0.47
    3810L-65 6500                 1.35 0.8 0.57 0.39 0.26 0.16
    3810L-99 10000                       0.61 0.42 0.20
    3810L-160 16000                       0.97 0.67 0.35

    外形結構圖



    外形尺寸及重量 單位:mm

    公稱通徑 DN 20 25 32 40 50 65 80 100 125 150 200
    L PN16/25 181 184 200 222 254 276 298 352 410 451 600
    PN40 194 197 200 235 267 292 317 368 425 473 610
    PN64 206 200 210 251 286 311 337 394 440 508 650
    H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
    PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
    PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
    H1 132 132 158 170 179 214 221 234 270 294 331
    H2 CHL 465 465 465 465 465 560 560 560 560 560 788
    3810 373 373 495 495 495 700 700 700 725 725 725
    D 177 177 177 177 177 182 182 182 182 182 218
    R 225 225 225 225 225 257 257 257 310 310 310

    執行機構結構圖


    本執行器主要由以下幾部分組成;
    1、控制器:接受來自調節器的 DC4 ~ 20mA 或  DC1 ~ 5V 信號,控制執行器按預定模式工作。
    2、傳動機構:把電機的旋轉運動變成動力輸出軸的直線往復運動,實現調節閥的開關和調節功能。
    3 、開度檢測機構:將輸出軸的直線運動位移(閥芯的開度)經齒條、齒輪反饋給電位器,由電位器轉換成電信號再反饋給控制器,當來自調節器的輸入信號和閥芯的開度信號之差為零時,電機將停止工作。
    4 、聯結機構:通過支架將執行器和被控閥門聯結,并由開合螺母將執行器輸出軸和閥桿連接,開合螺母上帶有指針,支架上有標尺,可指示輸出軸(或閥桿)的位移
    5 、手動機構:本執行器還設計有手動機構,在斷電情況下,根據需要可由手動操作來完成調節閥的開、關和調節功能。

    接線圖





    主要特點

    3810L系列直行程電子式電動執行器是以220V交流單相電源做為驅動電源,接受來自調節器控制信號(DC4  ~  20mA  或 DC1  ~  5V),實現預定直線往復運動的新型執行器。本系列執行器被用作調節閥的執行機構時,幾乎具備了調節閥本身所要求的各種動作變換功能以及閥開度信號功能和手動功能。因此被廣泛應于發電、冶金、石化、輕工及環保等工業部門。

    主要特點

    1.1 執行器設計有伺服系統(無需另配伺服放大器),只需接入DC4  ~  20mA
    (或DC1  ~5V)信號和AC220V單相電源即可工作。內設接線端子,接線極為簡單
    方便。
    1.2  執行器的關鍵部件  —  控制器,采用最先進的混合集成電路,用樹脂密
    封澆鑄,外形為匣狀,體積小,可靠性高。
    1.3  驅動量的反饋檢測采用高性能導電塑料電位器,分辨率< 0.4%。
    1.4  具備自診斷功能,當發生故障時,控制器上的指示燈會立即發出指示信號。
    1.5  用狀態選擇開關可以設定斷信號時,(閥芯處于全開,全閉或自鎖狀態。)
    1.6  用狀態選擇開關可以設定(正、反動作。)
    1.7  用狀態選擇開關可以設定輸入信號為(DC4~20mA或DC1~5V。)
    1.8  調整工作零點(始點)和行程(終點)簡單易行。
    1.9  當突然斷電時,能確保閥芯自鎖。
    1.10  采用同步皮帶轉動,有效降低了噪音。
    1.11  延時保護功能,額定負載時,能實行狀態自鎖,故障發生時,能立即起
    動保護,并可反向運行取消延時保護。
    2         主要技術參數
    2.1  電源:AC220V±10%,50HZ
    2.2 耗電功率(額定負載時)
    規格 A 型執行器  50VA;
    規格 B 型執行器  150VA;
    規格 C 型執行器  220VA。
    2.3 輸入信號:DC4 ~ 20mA 或 DC1 ~ 5V。
    2.4  輸出信號:DC4 ~ 20mA(負載電阻礙500Ω以下)。
    2.5  控制精度:基本誤差:±1%;回差≤1%;死區≤1%。
    2.6  工作行程調整范圍:“零點”:±25%;“行程”20% ~ 100%。
    2.7  外部配線:輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。

    直行程3810L、3410L系列

    類別 3810L系列 3410L系列 額定輸出力N 速度mm/s 最大行程mm
    普通型 381LS A-08 341LS A-08 800 4.2 30
    381LSA-20 341LSA-20 2000 2.1
    381LSB-30 341LSB-30 3000 3.5 60
    381LS B-50 341LS B-50 5000 1.7
    381LSC-65 341LSC-65 6500 3.4 100
    381LSC-99 341LSC-99 10000 2.0
    381LSC-160 341LSC-160 16000 1.0
    隔爆型 381LX A-08 341LX A-08 800 4.2 30
    381LXA-20 341LXA-20 2000 2.1
    381LXA-30 341LXA-30 3000 3.5 60
    381LXA-50 341LXA-50 5000 1.7

    角行程3810R、3410R系列

    類別 3810R系列 3410R系列 額定輸出力矩N.m 動作時間90o/S 最大轉角
    普通型 381RSA-02 341RSA-02 20 8.5 90º
    381RSA-05 341RSA-05 50 17
    381RSB-10 341RSB-10 100 18
    381RSB-20 341RSB-20 200 36
    381RSC-30 341RSC-30 300 24
    381RSC-50 341RSC-50 500 42
    381RSC-60 341RSC-60 600 48
    381RSD-100 341RSD-100 1000 30
    381RSD-150 341RSD-150 1500 42
    隔爆型 381RXB-10 341RXB-10 100 18
    381RXB-20 341RXB-20 200 36


    聲明:【ZZWPE自力式電動溫度調節閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的ZZWPE自力式電動溫度調節閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
